随着LED行业的快速发展，一方面LED屏的面积需求越来越大，另一方面客户对高品质画质的需求使得LED屏幕的点间距越来越小，目前已知的投入量产的已经达到P 0.9的点间距，这种情况下，支持更多输出口、更大输出分辨率的LED视频处理器和拼接器的应用越来越重要。
从VSP 628PRO带有两个输出口，单口输出2304x1152@60Hz，具有超强画质处理能力的1U视频处理器，到VENUS X2、X3、X7插卡式多输出口的拼接器，厦门视诚科技一直引领着LED屏幕高清同步拼接技术的发展。
今天我们就通过对VSP 628PRO这款带载、画质调节、去隔行扫描、降噪能力媲美甚至领先国外顶级视频处理器的一些应用进行介绍，一窥自定义分辨率应用在视频处理中的重要性。

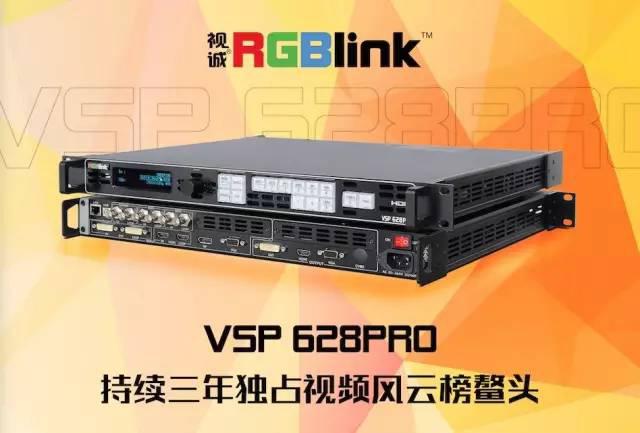

1、产品简介
VSP 628PRO是一款高端的集多功能于一体的视频处理器、转换器和无缝切换器。它可以实现任意格式进、任意格式出及远距离传输作用，通过Genlock外同步不仅实现多台级联同步拼接，并且可以实现整个广电系统的同步处理。
VSP 628PRO强大的12Bit画面处理能力，让您的显示系统的画质得到极致的提升，同时VSP 628PRO支持包括Scaler、Switcher、Dual 2K和Split在内的四种独立工作模式，实现一台设备替换其他四种不同功能设备的应用目标。
除此之外，VSP 628PRO提供了更多输入和输出选配模块，并支持更快捷的快速设置数字键盘以及免费的APP远程控制服务应用。所以VSP 628PRO当之无愧地成为当前显示领域里最高端最灵活的处理器。

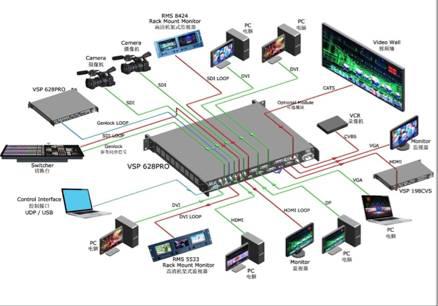

2、产品解决方案图
3、自定义分辨率设置范围
VSP 628PRO自定义分辨率输出宽度最大为4096，并遵循以下公式：
13999000 Hz
其中，Dot Clock=Htotal x Vtotal x刷新率,
刷新率为23~60Hz可调。
从以上公式可以看出，刷新率60Hz时，输出为2304点宽时，输出高度最大为1152，同样高度为3200时，输出宽度最大为840。配合刷新率的变更，可以获得更高的宽度或者高度。
4、普通放大拼接解决方案
客户输入信号1920*1080*60，LED屏幕为3864x1152，分成左右两半，左半边的宽度为1824，右半边为1860，希望通过VSP 628PRO拼接成一块整屏。
设置输出分辨率为2048x1152@60,设置总宽为3864，总高为1152，第一块屏宽为1824，然后选择“设置参数”并轻按旋钮确认即可生效，拼接操作不过一分钟就能完成。
5、点对点解决方案
根据实际led显示屏分辨率选择使用对应的自定义输出分辨率和自定义EDID。以一个实际分辨率为2176*768的led显示屏为例，我们可以设置输出分辨率和自定义EDID均为2176x768 60Hz。这样，DVI输入接口的EDID加入了2176x768 60Hz的分辨率格式，电脑显卡即可输出对应的分辨率，杜绝显示不全的异常现象，轻松在显示系统上实现精细的点对点效果。
当然对于更大的输出分辨率，如3200x840@60Hz，超出2K发送卡的支持范围，使用1台VSP 628PRO即可进行拼接。每一个输出使用自定义输出分辨率1600x840@60Hz，进行左右等分切割；或者输出使用1920x840@60Hz，进行不等分拼接，都可以达到点对点精细显示的效果。
