LED显示行业的这些基础知识你知道多少?
编辑:清风 [ 2016-8-30 14:33:08 ] 文章来源:LED大屏网
LED显示屏

  对于新加入的或者不熟悉行业的客户朋友来说,对于led显示屏基础概念比较模糊,小编总结了关于led显示屏入门基知识,可以帮助朋友们有清晰直观认识:

  一、LED的概念和类型

  LED即发光二极管,是一种微小的电子半导体,可将电能转换成可见光。LED中采用的化学物质种类决定了其颜色、亮度及功率。LED灯没有灯丝,不会出现白炽灯灯丝烧毁、损坏的问题。

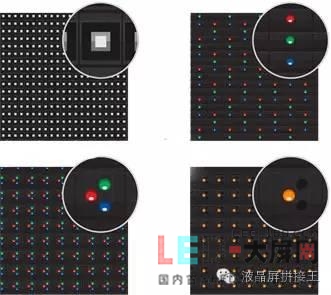

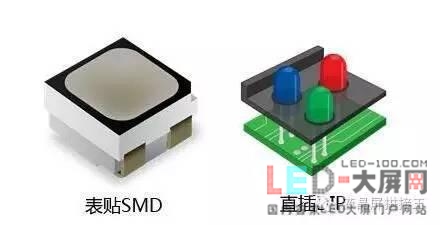

  LED有两种不同的形式,即表贴和直插封装形式。表贴指的是LED引线框架的安装方式。LED灯珠被安装于电路板的表面。SMD包含红、绿、蓝芯片。直插式LED通过引线连接电路板,位置更高。每个LED灯珠是红、绿、蓝单色灯珠。

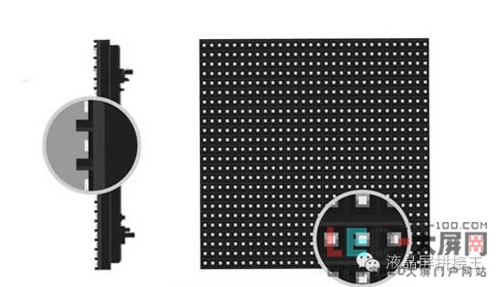

  二、表贴式SMD

  因为不具有定向反射杯,表贴LED灯珠发出光线不聚焦。相反,光线均匀分散在水平和垂直角度上,提供更宽的视角。这使得表贴式led显示屏成为大多数室内应用以及一些紧凑间距户外应用的理想选择。

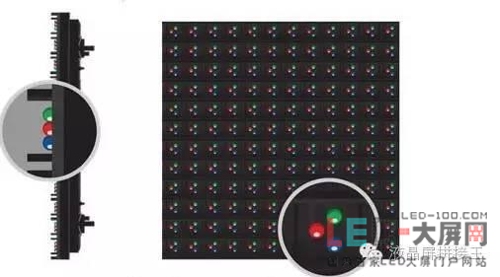

  三、直插式DIP

  直插LED灯采用反射杯和环氧树脂透镜组件。这种组合以及所采用的芯片类型,决定了椭圆视锥。直插式LED的反射杯将光线集中到一个特定角度区域。

  四、led显示屏技术指标

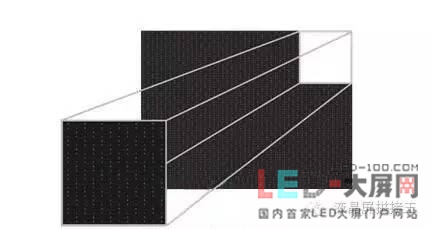

  1.模块

  LED模块是组成视频墙的“积木零件”。模块的排列取决于产品、市场和用途的不同。

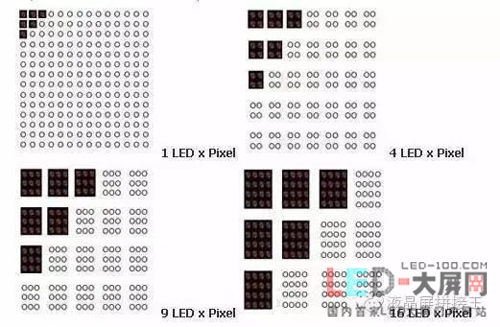

   2.像素

  像素是图像元素的简称,是形成字母、数字、图形、视频的基础光点。一个像素可以是单个LED,多个同色LED,或多个不同色LED。他们是组成电子显示屏系统最小的元素,可以在不同亮度水平上实现独立控制或开关。

  3.分辨率

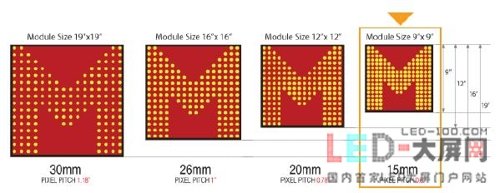

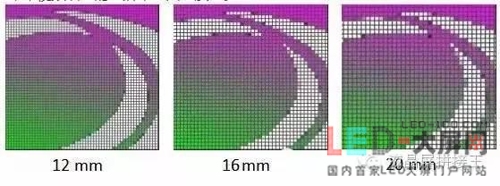

  分辨率是电子显示屏物理区域内的像素数量。单位面积内像素数量越多,细节显示能力越强。分辨率是由显示尺寸、像素技术、像素间距和观看距离决定的。以下是三种不同点间距的效果对比:

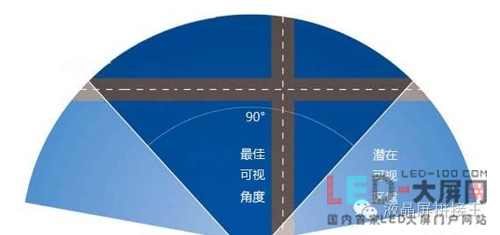

  4.可视角度

  选择显示屏时,可以考虑其将安装的位置和角度。在显示屏视锥内可获得最佳图像,因此最好将观众可能观看的位置安排在视锥内。

  可视角度或观看区域大于最佳视角,具体由现场情况和环境光线决定。

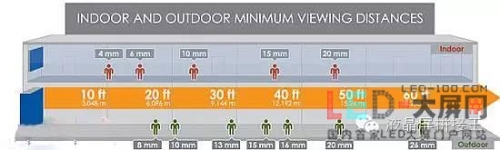

  5.观看距

  观看距离的计算主要基于室内外显示屏类型和与显示屏的距离。每块显示屏有一个最小和最大可视距离,基于应用和用途考虑。

  较大的字符将拥有较长的观看距离,小的则更短。像素间距也在室内和室外应用间变化。

  五、点间距计算方法

  点间距是每个像素点到每一个相邻像素点之间的中心距离。

  每个像素点可以是一颗LED灯[如:PH10(1R)]、两颗LED灯[如:PH16(2R)]、四颗LED灯[如:PH16(2R1G1B)]。P16的点间距为:16mm;P20的点间距为:20mm;P12的点间距为:12mm...

  六、点间距与模组(箱体)尺寸的关系

  箱体长度=长边上的像素点数*点间距

  箱体宽度=宽边上的像素点数*点间距

  如:PH16长度=16点×1.6㎝=25.6㎝,高度=8点×1.6㎝=12.8㎝

  PH10长度=32点×1.0㎝=32㎝,高度=16点×1.0㎝=16㎝

  七、箱体/整屏分辨率的计算方法

  箱体分辨率=长*宽/点间距 led显示屏每平方像素数=1,000,000/点间距

  八、屏体使用模组数计算方法

  总面积÷模组长度÷模组高度=使用模组数

  如:10个平方的PH16户外单色led显示屏使用模组数等于:

  10平方米÷0.256米÷0.128米=305.17678≈305个

  更加精确的计算方法:长度使用模组数×高度使用模组数=使用模组总数

  如:长5米、高2米的PH16单色led显示屏使用模组数:

  长使用模组数=5米÷0.256米=19.53125≈20个

  高使用模组数=2米÷0.128米=15.625≈16个

  使用模组总数目=20个×16个=320个

  九、led显示屏可视距离的计算方法

  RGB颜色混合距离三色混合成为单一颜色的距离:LED全彩屏视距=像素点间距(mm)×500~像素点间距(mm)×1000

  最小的观看距离能显示平滑图像的距离:led显示屏可视距离=像素点间距(mm)×1000

  最合适的观看距离观看者能看到高度清晰画面的距离:led显示屏最佳视距=像素点间距(mm)×3000~像素点间距(mm)×1000

  最远的观看距离:led显示屏最远视距=屏幕高度(米)×30(倍)
