可能很多一些做led显示屏朋友对于视频处理器及拼接器都些陌生或一知半解，更加不用说去使用它了，然而，作为一名做led显示屏的商家而言，如果你只懂得led显示屏，却不了解LED视频处理器，那么只能很直白的说：你只学会了一半。因此在此给予各位做led显示屏朋友讲解一下LED视频处理器的知识，希望能够帮助到大家。

LED视频处理器定义

所谓视频处理器或拼接器就是画面处理器，图像转换器、 视频控制器、图像处理器画面转换器、 视频格式转换器 独立视频源等。LED视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和关键性设备，LED 视频处理器的优劣直接影响了 LED 显示屏的显示效果。LED视频处理器与显示屏的绑定使用，大大方便了终端用户广泛应用，提高了led显示屏使用的深度。

全彩LED多画面视频图像处理器是国家高新技术企业推出的针对全彩LED的高性能图像处理和控制设备。该设备整合多年在视频图像处理、高清晰信号处理和显示等方面的丰富经验，采用专利技术硬件设计，结合全彩LED屏显示的特殊要求设计，可以同时接受并处理多种不同视频图形信号，并在全彩LED上显示。

LED视频处理器原理

在使用过程中，LED视频处理器一般需要完成以下处理过程：

1.分辨率规格转换：一般来说，图像信号源(例如蓝光DVD、电脑、高清播放盒等)提供的信号分辨率都有固定的规格(参考VESA、ITU、SMPTE等标准)，而led显示屏的模块化拼接显示，使得其分辨率几乎可以是任意数值。视频处理器将各种各样的信号分辨率转换为led显示屏的实际物理显示分辨率。

2. 彩色空间转换：LED显示器的色域很广，而多数图像信号的彩色空间都比较小(比如NTSC)。为了让led显示屏拥有优良的图像显示效果，必须进行彩色空间转换。

3.位深度提升：当前led显示屏的灰度等级已提升到了16比特、17比特，然而输入信号源多数仅为8比特。因此，跟随着高清显示时代到来的脚步，10比特甚至12比特的处理技术在视频处理器中的应用已是大势所趋。

4.缩放：分辨率规格转换过程中，需要对图像进行缩放，无论是分辨率增大或者减小，都可以让屏幕上显示完整的图像。

LED视频处理器的作用

LED视频处理器，就是LED专用的视频处理器。而它所需要完成的任务，简单来说，就是将来自外部(例如蓝光DVD、电脑、高清播放盒等)的图像信号转化为led显示屏所能接受的信号。LED视频处理器有以下作用：

1.图像截取：截取完整图像上的任意一小块区域，并将之放大显示于整个led显示屏上。

2.图像放大：将图像放大，最高放大倍数为10倍。

3.图文叠加：用于在画面上叠加另一路信号，以完成字幕叠加等功能。

4.淡入淡出：在两个信号源之间做淡入淡出式的切换。

5.无缝切换：切换信号源时，新旧画面的更替过程中不会黑屏、花屏。

6.多机连接：

a) 多机连接状态下，可实现多个(大于两个)信号源之间做淡入淡出式的切换。

b) 多机连接状态下，通过多机模板功能，实现在多种应用场景之间快速切换。

7.同步随动： 同步随动技确保了多机拼接大屏幕LED显示时，多屏画面完整、同步。
如何进行LED视频处理器画面调制

第一步，我们将电脑主机、发送卡、led显示屏连接好，通过演播室点亮LED屏，画面调制正常。

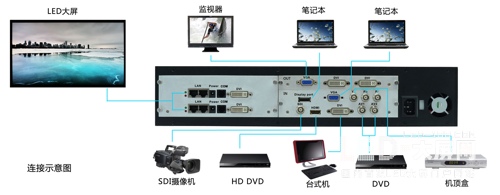

第二步，我们将电脑主机，视频处理器、发送卡、LEDP屏，通过线材将其连接组合在一起，将所有设备开机，

第三步，在视频处理器的输出分辨率上找到一个与LED屏相近的分辨率，保存后确定。

第四步，将电脑主机的分辨率调到与拼接处理器的输出分辨率一致或相近。在找到处理器上面的整屏或缩放功能键，将LED屏的宽高输入设备内，保存后确定。

第五步，找到输出口一，将第一张发送卡所带载屏的宽高输入处理器内，起始点都为零。

第六步，找到输出口二，将第二张发送卡所带载屏的宽高输入处理器内，将起始点X设为一口的宽，Y为零（水平拼接）或将起始点X设为零，Y为一口的高（垂直拼接）以此类推即可，将所有操作完成，即完成拼接。
