低压便携LED驱动拓扑及安森美解决方案
编辑:清风 [ 2014-4-25 10:32:00 ] 文章来源:LED大屏网
LED显示屏

    LED是低压器件,根据色彩及电流不同,LED正向电压可介于2V至4.5V之间,并以恒定电流驱动,以确保所要求光强度和色彩。这要求电源转换及控制方案连接不同电源,甚至是电池。安森美分别为低压便携式和中压LED通用照明提供优化的驱动器方案,以满足不同应用的照明需求。

    小型彩色LCD面板、键盘及指示灯背光广泛采用白光LED及RGB三色LED。智能手机及数码相机则采用高亮度LED作闪光光源。这些应用要求能将电池使用时间延至最长并将PCB面积和高度减至最小。安森美提供使用线性、电感及电荷泵拓扑的各种方案。电感型方案总能效最佳;电荷泵方案使用低高度陶瓷电容,空间及高度最小;线性方案很适合彩色指示灯及简单背光应用。

  1)电感升压及降压拓扑方案

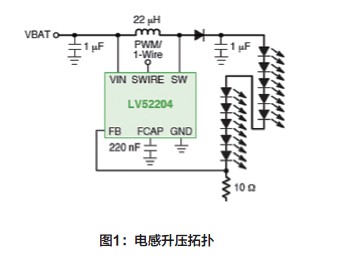

  针对驱动低电压便携式设备背光和电筒/闪光应用的白光LED,安森美提供采用PWM调光的不同产品。升压产品的输出电流从20-800mA,包括CAT37、CAT32、CAT4238、CAT4237、CAT4238、LV52204、LV52206、CAT4137、NCP5005、CAT4139、CAT4240和、NCP1422。电感降压产品NCP1529的输出电流为1A。电感升压拓扑见图1。

  例如,LV52204是应用于智能手机的单通道高压及高能效LED背光升压驱动器IC,输入电压为2.7-5.5V,提供40V输出电压并控制10颗LED。其引脚与市场上流行产品兼容,可轻易替代。

  2)电荷泵拓扑方案

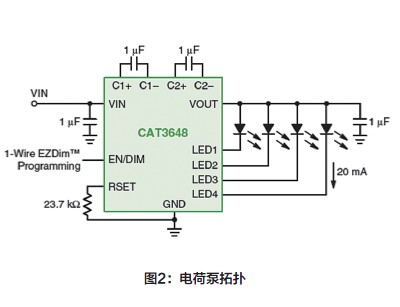

  安森美拥有专利的四模(Quad-Mode?)自适应分数型电荷泵方案,可提供电感型LED驱动器的高能效水平,去掉了高厚度电感及有害的电磁干扰(EMI)。四模架构增加了第4种工作模式(1.33倍),无需额外电容,能效提高10%,封装尺寸减小65%。电荷泵拓扑见图2。

  针对L C D 背光、L E D 闪光/ 电筒和指示器,安森美提供总输出电流10-192mA的多种电荷泵/白光和R G B L E D驱动器产品,包括NCP1840、CAT3606、CAT3616、CAT3626、CAT3636、AT3637、CAT3649、CAT3604A、C A T 3 6 0 4 V 、C A T 3 6 1 4 、C A T 3 6 4 4 、N C P 5 6 2 3 B / C 、C A T 3 6 4 3 、C A T 3 6 4 7 、C A T 3 6 1 2 、C A T 3 2 2 4 ( 4 闪光灯, 4 0 0 m A电筒)、N C P 5 6 1 2、C A T 3 6 6 1、N C P 5 6 0 3(200mA DC,350mA脉冲)、CAT3200、CAT3200H。

  3)线性拓扑方案

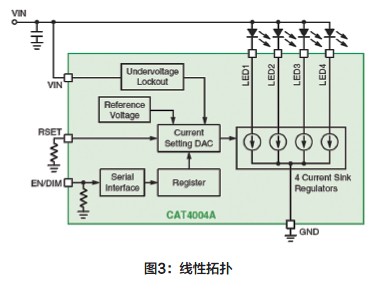

  针对手机等便携设备的LCD背光应用,安森美提供多款简单线性白光LED驱动器。它采用单线式EZDim接口调光,有32级调光控制;25mA固定电流(B版本)或可调节电流(A版本)。这些单模LED驱动器可作为系统级的一部分,用于设计整合低电压LED和简单LED驱动器的背光电路。线性拓扑见图3。

  4)其它专用驱动器

  安森美提供针对相机闪光及手电筒等应用的专用LED驱动器,如CAT3224和CAT3612(电荷泵拓扑结构)、CAT4134(电感升压拓扑结构),可以提供150 mA至4A的不同闪光电流和亮度,可满足拍照手机、智能手机及氙灯替代的LED光输出不断提升的需求。

  安森美还为RGB LED提供各种驱动方案,如有独立RGB开/关的多通道多功能LED驱动器(LV5207LP和LV5216CS),用于7至16个LED通道的闪光灯/电筒筒、RGB照明、主液晶屏背光、辅助液晶屏背光等应用;以及RGB照明驱动器(LV5217LP和LV5223GR),用于支持彩色照明设计,实现便携式设备丰富的照明色彩。
