昨日刚讲到LED电影屏，三星在2018CES消费电子展上推出了全球首款专为电影院设计的、Micro LED屏幕技术制成的巨型4K电视墙，引起广泛关注，与此同时，Lumens公司也展示139寸Micro LED显示器，这也将Micro LED技术热度提到高潮。Micro LED热得小编都绕不开，忍不住多说两句了。
技术前沿
韩国研发可挠性垂直Micro LED技术
看上去，在Micro LED技术上，韩国一直走在前列了。先有三星和Lumens公司CES展上大秀Micro LED显示器，又有韩国研究团队研发出可挠性垂直 Micro LED技术。
根据相关报道，由材料科学和工程系的李教授 Keon Jae 以及生物科学系教授 Daesoo Kim 带领的研究团队，透过使用基于各向异性导电胶膜的转移及互连技术，开发出可挠性垂直 Micro LED（微发光二极管）（f－VLEDs）技术。同时，该团队还透过此 Micro LED 技术的光遗传刺激，成功控制了动物行为。
何为可挠性 Micro LED？它具有超低功耗、快速反应速度和优越灵活性等特点， 已成为下一代显示器的强大候选者。但是，Micro LED显示器技术上也存在关键性问题，如以往的 Micro LED 技术面临元件效率差、热可靠性低、高分辨率 Micro LED 显示器互连技术不足等。
那研究团队是如何解决的？报道指出，该研究团队透过 ACF 黏合技术的精确对准，采用同步传输和互连技术，设计出新的转移设备并制造出一个 f－VLED 阵列（50×50）。与横向 Micro LED 相比，这些 f－VLED 的光学功率密度（30 mW／mm2）高出 3 倍，且可透过减少薄膜 LED 内部的热发生量来提高热可靠性及延长工作寿命。
研究过程中，该团队将新发明的 f－VLEDs 植入老鼠头盖骨和其大脑表面之间的狭窄空间，并透过照亮大脑表面深处二维皮层区域上的运动神经元，成功控制了老鼠的行为。
这也进一步表明，这些 f－VLEDs（厚度：5 微米；尺寸：80 微米以下）适用对神经元细胞和大脑行为进行光遗传控制。与触发大脑所有神经元的电刺激相反，光遗传控制能刺激大脑局部皮层区域内的特定兴奋性或抑制性神经元，有利于实现精确分析，以及高分辨率动物大脑的映射和神经元调节。
可挠性垂直 Micro LED主要用于哪些场所？据李教授介绍，此类可挠性垂直 Micro LED 可用于低功耗智能手表 、行动设备显示器和可穿戴式照明产品。此外，这种可挠性光电元件也适用脑科学、光治疗及隐形眼镜生物感测器等生物医学应用。
各位读者注意啦，商机来啦。据悉，这项题为“透过可挠性垂直发光二极管在大脑表面对肢体运动进行光遗传学控制”的研究成果已发布在 2018 年 2 月的《纳米能源》杂志。消息称，李教授近日成立了一家基于 Micro LED 技术的创业公司（FRONICS），并在寻找全球合作伙伴，以便达到 Micro LED 商品化。
企业布局
1、三星领头，企业争相布局

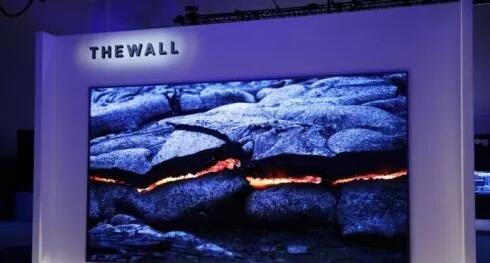

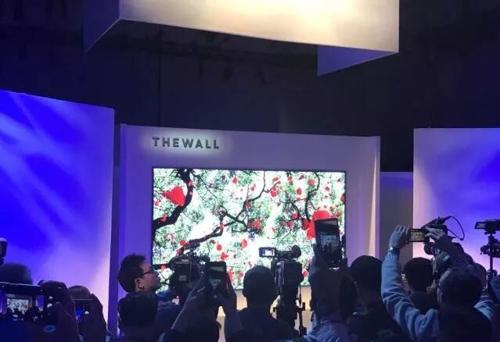

在今年的CES2018上，三星最为重磅的，就是推出了一款名为“The Wall”的巨型 4K 电视。它基于三星最新的 MicroLED 屏幕技术制成，尺寸高达 146 英寸，专为电影院设计。该产品号称全球首款146英寸Micro LED模块化电视，同时它还可以和同类显示设备连接在一起，构成更大的屏幕，并且数量上没有上限。该产品的问世已经足以说明三星在Micro LED技术上取得了进展。
除了三星推出使用MicroLED技术所开发的产品之外，索尼早在2017年就展示了独特的Micro－LED显示技术，当时就以超清晰的画质和色彩引发了圈内人士的关注；苹果收购Micro－LED显示技术公司LuxVue，体现了其在这个领域中的深入计划；2017上半年，富士康公司鸿海集团拟通过旗下四家公司，收购一家位于美国华盛顿州的初创公司eLux，该公司目前正在研发关于Micro led显示屏的组装技术；2017年1月份，索尼在美国消费电子展展示了一块由Micro LED技术无缝拼接大型显示屏；2017年3月，谷歌申请了一项新专利，是用Micro led显示屏来打造新款谷歌眼镜……如此等等，Micro LED显示技术应用，国内外显示行业都十分热衷。
由于跨产业制程颠覆传统工艺，加上巨量转移（Mass Transfer）技术瓶颈难突破，在Micro LED 大尺寸显示应用方面，各家厂商加速寻求解方，务求抢先对手推出划时代革命应用，而“拼接型”就成为解套方式之一。三星新推出的 Micro LED 电视 The Wall，如同去年 SONY 在 CES 展出的 Micro LED 显示器「CLEDIS」，同样运用无缝拼接方式的优点，在尺寸上能不受限制自由组成、可大可小，换修不良品也较容易，同时也相对降低巨量转移技术的压力。
但这仍然没有从本质上解决巨量转移的问题。萧萧在奇视点的采访中介绍：目前索尼、三星、Lumens的大屏Micro LED产品都采用了“三层模组”的产品结构，以此降低产品生产的难度。首先，作为led大屏幕显示产品，Micro LED产品的视频墙依然由基本模组构成。这个模组最常规的尺寸是300*500或者300*300毫米。其次，Micro LED产品和一般的表贴LED屏不同，其拼接模组亦由10厘米见方左右的“CELL”构成。也就是，Micro led大屏幕显示产品，巨量转移工艺要生产的产品，一般是10*10厘米的CELL。一个CELL上面可能是300-600个LED晶体颗粒。这种三层模组结构（最终显示屏、拼接模组、CELL）的架构，降低了大屏显示上Micro LED产品的制造门槛和难度。不过，对于小尺寸显示产品，即Lumens展出的8um Micro LED样品，这种“绕过工艺难度”的方法不成立。在手机背光产品上，这种方法也不能应用。这实际导致三星、索尼展示的那种Micro led大屏幕墙，是所有预想Micro LED应用中，“最容易实现”的产品。
2、曲线救Micro LED，先发展Mini LED
受制于关键制程——巨量转移的难度，当前Micro-LED距离商业化仍有较长的路要走。而作为Micro-LED的过渡性技术Mini-LED当前商业化的曙光似乎更为明朗，已经吸引众多巨头加快布局。包括LED芯片厂有晶电、隆达、三安、华灿等；封装厂有亿光、荣创、宏齐、首尔半导体等；IC设计厂有聚积、瑞鼎等；面板厂有友达、群创；显示屏厂商有利亚德等。
Mini LED一词由LED芯片龙头晶电取名，晶电对其定义为：LED芯片尺寸约50～60微米（介于小间距显示屏的150微米以及Micro LED的15微米，更远远小于目前晶片的200～300微米）。Mini LED也被产业链厂商视为Micro LED的先导产品，能够为Micro LED技术缩短学习曲线。
Mini LED做背光源能实现接近OLED的显示效果，未来或有望成为OLED的潜在对手。相比OLED， Mini LED背光采用局部调光设计，可实现HDR以及更佳的显色效果。根据LEDinside的报道，透过蓝光LED搭配荧光粉的白光Mini LED，显示效果能达到80~90% NTSC，可以呈现更细致的屏幕画面。因此，Mini LED应用于背光可以说是对传统LCD显示的改进。
根据海通证券所分析，如果Mini LED应用于背光领域，一个5寸手机大约需要8000个Mini LED芯片，而一台55寸电视机大约需要5万个Mini LED芯片，加入在产业链厂商各个环节的持续推动下，三年后即2021年，假设智能手机、电视各有5%的Mini LED背光渗透率，则大约对应8500亿颗的Mini LED芯片需求，约为142万片/月的LED外延片需求。
巨量转移技术难攻关，产品成本居高不下，面对Micro LED发展这么多不确定，中国LED屏企如何应对？是否要转战Mini LED？
也许，萧萧在奇视点上的采访能给我们一些启示（节选自投影时代）：目前小间距LED屏市场占绝对主力的是表贴LED产品。同时，COB技术也在兴起，2018年可能会有两位数的市场份额。这是小间距LED屏行业必须做的事情。小间距LED屏企业必须意识到，Micro LED也是一种COB技术产品。也就是说，如果要为Micro LED做准备，就需要更快导入COB技术的小间距LED屏。这是目前可以做，也有利可图的市场方向。而，在是不是最终导入Micro LED技术上，小间距LED企业要有“跟定”上游厂商的思维。即关注Micro LED在背光市场和国际大品牌厂商们的推广力度，关注Micro LED的晶体和封装企业的产能布局——因为，Micro LED的本质是“led大屏幕的LED晶体颗粒总是越来越小”。也就是说，如何应对更微小LED晶体颗粒下，led大屏幕产品的技术路线发展问题，是led显示屏企业不可能绕过的话题。总结起来就是，抓得住主流、跟的上创新、还要有长远的眼光。这是目前大多数小间距LED屏企业可以采取的市场战略。
