小间距LED显示屏8K点对点显示和放大拼接显示方案
编辑:清风 [ 2017-6-29 9:40:27 ] 文章来源:LED大屏网
LED显示屏

超大分辨率小间距led显示屏使用4K2K处理器有明显的优势。主要体现在两个方面:一是放大拼接画质更加清晰;二是点对点扩展拼接操作更简单。 以分辨率为8K的显示屏为例,使用普通处理器2K输入宽高需要分别放大4倍,而采用4K处理器输入4K信号输出画面宽高仅需放大2倍,放大倍数更小,画质更加清晰;而8K显示屏点对点显示,采用多台4K2K处理器做扩展拼接比使用2K方案省去更多融合、拼接等繁冗步骤,从方案实现和设置方面均更加简单便捷。今天我们来介绍使用LVP609多机级联分别来实现8K(7680x4320)放大拼接和点对点显示的方案。

LVP609多机级联应用示例

8K放大拼接显示

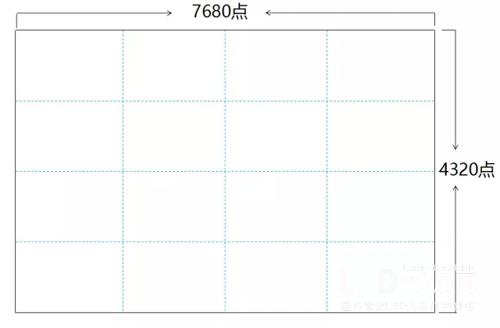

项目要求:一块超大LED屏,分辨率7680*4320点,要求显示完整的4K2K输入信号画面;LED屏水平分4部分,垂直分4部分,总16块拼接,每块分辨率1920*1080点。

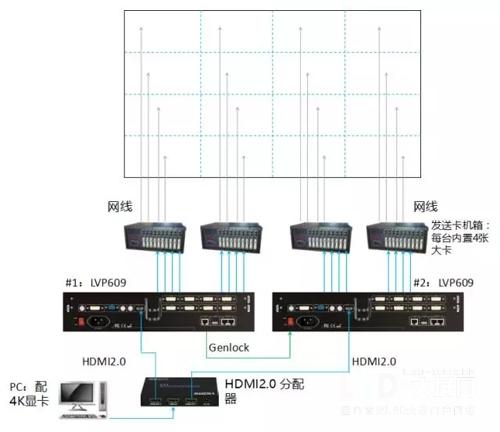

设备连接示意图:

方案特点:

1.帧同步技术:高速运动画面拼接无错位

2.4K2K_60HZ输入,相对传统的1080P输入放大比例少4倍,显示效果更清晰

8K点对点拼接

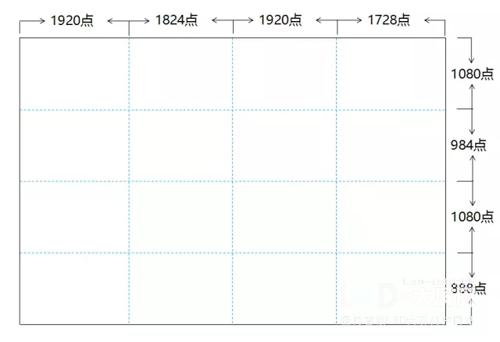

项目要求:一块超大LED屏,分辨率7392*4032点,要求4个4K2K HDMI2.0输入点对点显示;LED屏水平分4部分,垂直分2部分,总8块拼接,每块分辨率如下图所示。

设备连接示意图:

方案特点:

1.帧同步技术:高速运动画面拼接无错位

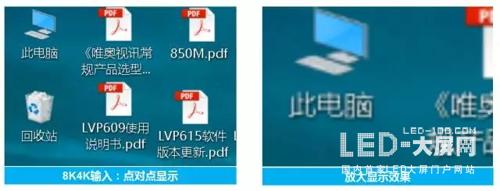

2. 点对点显示,显示效果最清晰

3.方案设置更简单,操作更加便捷

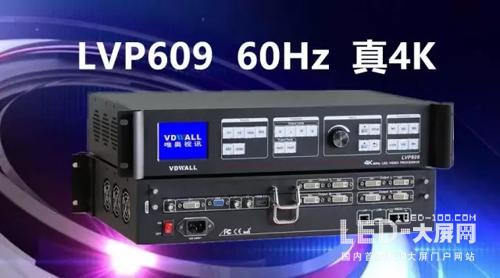

LVP609 4K2K_60Hz LED视频处理器:目前行业仅有的一款专门针对于小间距大分辨率LED屏的真4K2K_60Hz LED超高清视频处理器。HDMI2.0单口接收4K2K_60Hz超高清视频信号,4K2K视频点对点同步显示,单机最大带载高达1600万像素点,4个“任意”,将LVP609的超强性能淋漓展现。LVP609,与强者为伍,与“视”界较真!

任意输入

CVBS, VGA,DVI ,HDMI2.0,SDI输入接口,支持UHD/FHD/HD/SD的任意输入分辨率

任意切换

各路输入信号之间完全无缝、淡入淡出切换

4K2K输入任意显示区域截取

LVP609的任意输出端口可以截取4K2K 60Hz输入图像的任意大小和位置

输出任意大小图像

LVP609的任意输出端口可以输出1920x1080分辨率以内的任意大小和位置的图像

LVP609工作原理
