浅析LED显示屏的刷新频率及灰度等级
编辑:清风 [ 2016-9-6 8:55:22 ] 文章来源:LED大屏网
LED显示屏

随着室内LED显示屏的发展及应用越来越多,无论在指挥中心、监控中心乃至演播厅中,都可以看到led显示屏被广泛的运用。然而从led显示屏系统的整体表现来看,这些显示屏是否能够满足使用者的需求?这些led显示屏显示的影像是否能符合人眼视觉的观赏?这些led显示屏能否经受住照相机不同快门不同角度摄像的考验?这都是led显示屏需要面对需要考量的问题,下面我就影响LED显示效果的几大因素(包括刷新频率、灰度等级等)做个浅析。

led显示屏的刷新频率(视觉刷新频率)

“视觉刷新频率”指的是屏幕更新的速率,通常用赫兹(Hz)为单位表示,一般而言视觉刷新频率在3,000Hz以上,为高效能led显示屏。视觉刷新频率越高,画面显示越稳定,视觉闪烁感就越小。led显示屏的低“视觉刷新频率”,其影响除了摄像、摄影时,出现水平横条纹之外,同时也会发生类似数万颗灯泡同时闪烁的影像,人眼在观看时因此可能产生不适感,甚至对眼睛造成伤害。

虽然对人眼而言,视觉刷新频率达60Hz以上已经感受到的是连续画面,但是越高的视觉刷新频率,显示的图像越稳定,人眼越不容易觉得疲劳。现今在高质量视频中,为得到更精细的画面,如精彩回放或是特写摄影的过程,纷纷都以每秒1,000Hz以上的高速摄影机进行拍摄。此时,对于也会被拍摄到的led显示屏,在高速快门下仍能够呈现连续画面(无黑色扫描线)或是连续色阶,就是很大的挑战。

Voury卓华VW微间距led显示屏刷新率不低于3840Hz,摄取画面稳定无波纹无黑屏,能有效解决图像快速运动过程中的拖尾和模糊,增强图像的清晰度和对比度,使视频画面细腻流畅,长时间观看也不易疲劳;配合反伽马校正技术和逐点亮度校正技术,使动态画面显示的更加真实自然,均匀一致。

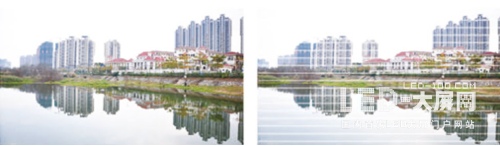

           VW微间距led显示屏                        普通拼接屏

led显示屏的灰度等级

“灰度等级”指的是各种颜色在最暗与最亮色之间,拥有不同变化之颜色阶层,一般而言灰阶在14比特(bit)以上,即至少拥有16,384种颜色阶层以上,为高效能led显示屏。若灰度级数不足,会发生颜色层次不足或是渐层颜色色阶不够平滑之情况,而无法充分展现影片的色彩。使得LED显示效果大幅降低。某些低效能的led显示屏在1/500s快门下,已经可以被查觉出明显的色块分布,若我们将快门速度提高,例如1/1,000s或是1/2,000s,情况将会更加明显。

Voury卓华VW 系列微间距LED 显示屏不但具有1200cd/ ㎡的高亮度和高达16bit 的高灰度,更重要的是产品还具备低亮高灰的特性,在降低亮度情况下,保证灰度损失最小;亮度调节至700cd/ ㎡时灰度等级为16bit,亮度调节至240cd/ ㎡时灰度等级为13bit;低亮高灰特性使得Voury卓华VW 系列微间距LED 显示屏在任何情况下始终能够完美细致的呈现任何画面。

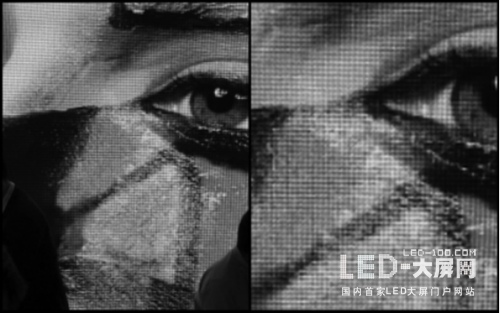

         VW微间距led显示屏                        普通拼接屏

是什么影响了led显示屏的刷新频率及灰度等级?

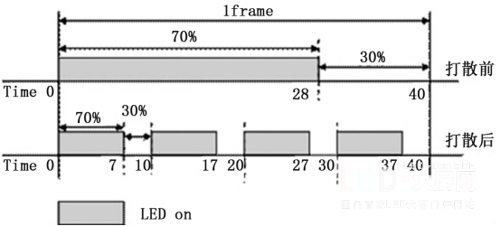

我们知道led显示屏几个核心的部件,如LED开关电源、LED驱动芯片、LED灯珠等,针对led显示屏的刷新频率和灰度等级,LED驱动芯片直接决定了led显示屏在视觉刷新频率、灰度等级的表现。在目前LED驱动芯片之中,最高新的技术为“ScrambLEDPWM(S-PWM)技术”,S-PWM技术是改进传统脉波宽度调变(PWM)的技术,其将一个影像导通的时间分散成数个较短的导通时间,以增加整体的视觉更新率。更进一步说明,新一代的LED驱动芯片所内建的S-PWM技术,能将原本每帧(frame)计数一次(LED晶粒ON→LED晶粒OFF)的方式,平均打散成多次计数,且每个打散的等份,皆可维持原先未打散前的On/Off比例,如下图所示。

S-PWM技术提供了不同的计数模式,因此能把影像刷新频率提升至最高64倍。若换成以S-PWM来进行提高影像刷新频率的作业,只需用低阶时钟(如5MHz)即可将视觉刷新频率轻松提高64倍,且能达到4,800Hz以上。相比一般视频觉刷新频率的能力至少高10倍以上,亦能避免产生高频电磁干扰(EMIissue)、过电压突波(Overshoot)及欠电压突波(Undershoot)的问题。

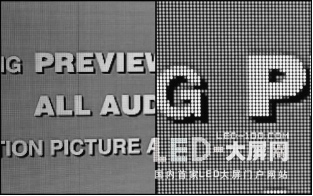

S-PWM驱动芯片的led显示屏,用数码相机高速快门进行照像,仍然不会出现水平黑色扫描线与色块分布(如下图所示)。其视觉刷新频率、灰度等级的表现,远超越使用传统开关型驱动芯片的led显示屏

Voury卓华VW系列微间距led显示屏采用高质量LED驱动芯片,内建S-PWM技术,使得刷新频率高达3840Hz,灰度等级可达16bit,在高速快门情况下摄像,会后出现水平黑色扫描线与色块分布,如下图所示。

VW系列微间距led显示屏是Voury卓华定义微间距LED显控系统的扛鼎之作,亮度舒适,在高亮环境下显示清晰亮丽,在低亮环境下观看舒适不刺眼,同时灰度及对比度表现好,即使降低亮度也不会影响灰度表现,且色彩真实,与其他屏幕相比,Voury卓华VW系列微间距LED屏显示静态景物时堪比画布效果,显示动态视频时更能给人身以临其境之感;而且绝对静音,运行过程中屏幕前、后方都听不到噪音。

在低亮高灰、高对比度、真实色彩表现、轻薄及易用性等方面,Voury卓华VW系列微间距LED屏都处于行业领先水平。此外,本款产品采用高精度模块化箱体,保证拼装精度和显示效果的同时,大大节省安装时间和工作量。同时本产品采用的专利硅胶封装技术,具有透光度高、抗硫化强、抗UV、抗蓝光,阻隔紫外线保护人眼的优点,是一款技术先进,数据表现突出,同时又兼顾用户体验的产品。
