传统的LED调光方案是采用TRIAC可控硅实现的调光，可控硅调光存在效率低(特别是轻载时)、兼容性差等诸多问题；而新兴的智能LED照明方案：成本高，目前价格极不亲民，同时标准不一，混乱，革命尚未成功，大家仍需努力。
而市场又有调光的需求，在这时期，利用墙壁开关实现的分段调光方案以他的高性价比迅速的抢占市场份额。对于消费者，此类方案有两个极具诱惑的优点：一、无需更改原有灯具线路；二、操作简便，童叟皆会；对于商家，此类方案还有一个优势：成本增加很少，而售价可以提高很多，增加了利润。
目前，分段调光方案分为两大类：开关电源类(又分为隔离和非隔离方案)和线性恒流类。明微电子可提供上述所有类别的分段调光方案。本文和大家一起分享一下分段调光方案的实现。
一、线性恒流类分段调光方案SM2212/13E系列
SM2212/3E是一系列可分段调节亮度LED恒流驱动芯片。适用于200Vac~240Vac或90Vac~130Vac输入电压，恒流精度可达±3%。可根据开启/关闭墙壁(电源)开关，开关切换时间小于0.5秒，依次改变输出电流的大小，从而改变LED灯的亮度，调节比例可以通过外接REXT电阻进行调整。典型的电路图如下：

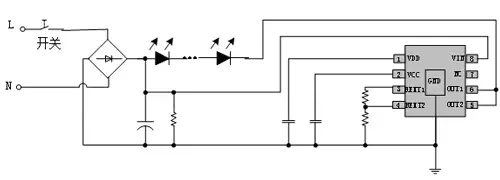

图1：SM2212/3E分段调光典型示意电路图
此方案电路简单，性价比高，同时易生产，可实现光电一体化的“光引擎”方案，实现的光引擎，也称光电模组，如下图：
图2：SM2213EA三段调光方案
此系列包括无需输入电解、同时高功率因数输出的SM2212EA(2段调光)、SM2213EA(3段调光)，还包含有输入电解、同时低功率因数无频闪的SM2212EB(2段调光)、SM2213EB(3段调光)，可针对不同的客户采用不同的产品。同时，可以通过并联应用增大功率，多个灯具的同步一致性好。
以SM2213EB的3段调节亮度应用为例，当开启关闭墙壁电源开关，依次改变输出电流的大小，从而改变LED灯的亮度，调节比例可以通过外接REXT电阻进行调整。
另外，SM2212/3E系列芯片还可应用于调色方案。
二、开关电源类分段调光方案SM7390/SM7590系列
2.1非隔离型分段调光方案SM7390系列
SM7390是一款高端BUCK单级、带有源高功率因数校正、三段调光的高精度高效率的降压型LED恒流驱动控制芯片。外围器件少，方案成本低。
·宽电压85Vac~265Vac输入
·恒流精度±5%
·支持无输入电解电容方案
·支持PF值大于0.9的应用
·恒流控制专利技术
·支持非隔离的低成本BUCK驱动方案
·电感电流临界导通模式
·三段调光功能
·0.5-3秒开关切换
·内置自恢复的输出开、短路保护、过温保护功能
80V-240mA方案DEMO如下图：
图3：SM7390实现的三段80V/240mA规格的调光方案
2.2隔离型分段调光方案SM7590系列
SM7590是一款单级、带有源高功率因数校正、三段调光的高精度高效率的原边反馈LED恒流驱动控制芯片。外围器件少，方案成本低。适用于85Vac~265Vac全范围输入电压，恒流精度在±5%以内，PF值大于0.9。
SM7590与SM7390功能相同，主要区别是SM7590是隔离型，应用于隔离的面板灯、筒灯等领域。典型电路图如下：

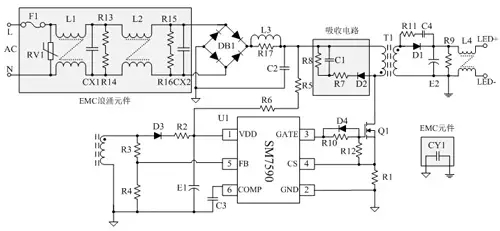

图4：SM7590电路原理图

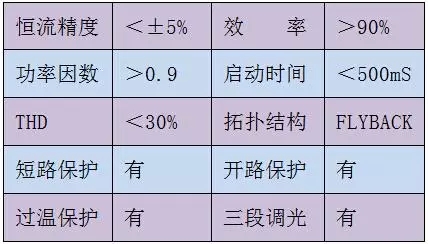

典型的电气参数如下表：
小结：
明微电子提供上述两类分段调光方案，各有优劣。线性恒流类方案(SM2212/3E)：方案简单、易于批量化和一体化，但仅适用于单电压输入范围，即电网稳定的国家；开关电源类方案：隔离(SM7590/2)和非隔离(SM7390/2)两种结构的电路，可以兼容原有的隔离(SM7530/2)和非隔离(SM7350/2)的单级PFC方案，不用更改电路板线路，易于替换，同时成本增加小；同时针对小功率可采用内封MOS，进一步提高性价比。
