LED 显示屏发展至今已历20 余年。从起步时显示文字内容为主，到之后的图文并茂及动态视频，被广泛应用在户外大型广告、舞台表演、展览展示、赛事运动等各种场合。

　　与其他显示设备一样，LED 显示屏从诞生开始，就伴随着技术进步和升级换代，相比其他显示设备的大尺寸、超轻薄、高分辨率，LED 显示屏在近距离观看的画面颗粒感、长时间观看的舒适度等方面技术上也有很大改进；并且随着小间距高密度、低亮度显示屏等技术的快速突破，促使LED 显示屏进入室内，与DLP 拼接、LCD 拼接、PDP 拼接、工程投影机等一起成为室内大型显示主流方式，越来越广泛地应用到室内多功能礼堂、会议中心和调度指挥中心。

　　本文结合工程建设较全面地分析了某礼堂LED 显示屏的设计、安装、测试及维护等注意事项。

　　项目基本情况

　　1.1 项目的建设需求

　　多功能礼堂的显示系统分为主显示屏（以下简称“主屏”）、辅显示屏（以下简称“辅屏”）和会标屏3 个部分。主屏建设需求是建设大幅面、高清晰度的大屏幕，显示多个计算机数字信号、本会场摄像、远程监视或异地会商的视频信号等，实现摄像、讲解资料、视频会议等画面的显示，同时还要兼顾舞台演出背景；辅屏建设需求是显示一个标清信号，实现会议辅助内容的显示，也可用作演出时的报幕、字幕等；会标屏则需要显示多种颜色的文字。

　　礼堂舞台部分宽20m、深17m、高18m， 台口处宽15m、高7.8m ；舞台上方安装灯光、幕布等舞台机械装置；台口两侧耳墙距地面3m，宽8m，高6m。设计主屏显示面积至少72m2（12m×6m），屏前是主席台会议和演出的场所，屏后则是演员通过和维护空间，第一排观众距屏至少17m ；辅屏在耳墙上，显示面积至少12m2（4m×3m）。

　　1.2 显示技术的确定

　　对于DLP 拼接显示墙、LCD 拼接显示墙和LED 电子屏，不管采用何种方式，都要满足礼堂视频会议和现场演出的显示需求，结合现场情况，对3 种显示方式进行分析比较。

　　1）DLP 拼接显示墙

　　DLP 拼接系统的优点是对比度高、色彩细腻、分辨率高，拼缝小于0.25mm ；缺点是显示效果受舞台灯光影响较大，亮度和色彩会因投影设备的衰耗不同而难以均匀，灯泡寿命短，维护耗材费用高。

　　2）LCD 拼接显示墙

　　LCD 拼接单元尺寸一般为为1397mm、1524mm，单元亮度小于1000cd/m2，拼缝最小为2.4mm，寿命6 万小时，优点是体轻薄、噪音低、散热少、易维护，适合近距离观看；缺点是因单元尺寸小，拼接大屏后拼缝多且明显。

　　3）LED 显示屏

　　LED 显示屏室内屏亮度大于1500cd/m2，可以以任意面积拼接为无缝的显示墙，色彩一致性好，寿命10 万小时，对应用环境要求低；缺点是近距离观看颗粒明显，如果显示面积不够大，图像需要压缩，影响画面显示的清晰度。

　　相比较3 种显示技术，对于DLP 方式，为了在17m 的距离清晰地观看屏幕显示内容，要求采用高亮度、高对比度的激光光源DLP 投影进行多屏的拼接，工程造价较高，并且演出应用可能会产生灰尘和道具触碰，因此DLP 拼接显示墙不是理想选择；

　　对于LCD 方式，显示视频会议图像会出现人的面部分割的不良显示效果，同时，对于礼堂环境在距17m处观看屏幕亮度不够高；

　　对于LED 显示方式，由于观看距离最小是17m， 显示面积在72 m2 左右，所以LED 拼接墙的缺点完全可忽略，并且随着电子产品成本下降，整体造价也不高，系统有超长寿命、低应用环境，维护容易，适合会议电视和舞台演出。

　　影响显示屏体质量的关键技术

　　LED 显示屏在设计屏体时，要考虑显示内容的需要、场地空间条件、显示屏单元模组尺寸或像素大小三个重要因素，同时还要确保生产工艺、技术指标等适合室内实际应用需求，再结合整个项目的造价，进行合理设计。

　　2.1 显示点距的选择

　　视觉颗粒感主要来自人眼有一定的分辨力，在一定距离观看两点，当两点紧密到一定程度时，人眼将无法分辨。近两年随着LED 显示屏制造技术的提高，小间距LED 屏体分辨率不断提升，室内显示设计已从初始选择最小的点距规格方案提升到选择合适的点距规格方案。一般从最小视距、最佳视距、系统造价和屏幕显示分辨率等方面综合比较，确定系统采用的显示屏规格。

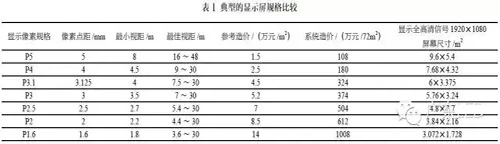

　　表1 将比较典型的显示屏规格进行对比，P5、P4、P3、P2.5、P2、P1.6 的规格为室内常用规格，“P4”表示像素点距为4mm，最小视距为人眼分辨不出像素点颗粒的距离，但这个距离长时间观看会损伤视力，最佳视距为观看屏幕舒适的距离，也是最清晰的距离。

　　通过表1 对比可以看出，P2.5、P2、P1.6 三种规格，最小视距和最佳视距非常接近大平板电视的观看要求，整屏分辨率高达4800×2400，在同样的屏体上可以显示更清晰的画面，但在12m宽的屏幕上显示一个高清信号需要放大3～4倍，显示两个高清画面需要放大2 倍；同时高分辨率显示需要高性能的图像处理设备，系统的整体造价会很高。

　　P5、P4 两种规格在12m 宽的屏幕上无法同时显示两个高清画面，不能满足高清会议电视画面显示要求。P3.1 和P3 两种规格即可满足同时显示两个高清画面的要求。根据显示屏幕大小，最终选定性价比较高的P3.1 作为项目主屏和辅屏的显示点距，选定P4 作为会标屏的显示点距；LED 灯芯选择国内一线品牌，如士兰、晶元、乾照、三安等。

　　2.2 像素封装技术

　　决定LED 品质的一个因素是主要材料，如芯片、支架、胶水（环氧树脂）、金线等，另一个因素是封装工艺。像素封装技术关系到整个显示屏的色彩饱和度、视角等显示效果和生产成本、质量稳定性等，是选择LED 显示屏非常关键的指标之一。

　　LED 室内主流封装技术主要有表贴、直插模式。

　　表贴是指将封装好的发光管粘贴在电路板上，然后进行集成电路焊接工艺加工成屏体。它散热性好、色彩均匀，整个显示屏可以正面维护，大大减小了维护成本和难度；同时，在封装过程中进行填充金属化合物，混色效果好，发光柔和，更适合室内应用。

　　直插模块是将发光管封装成长方型，然后把红绿兰3 个管拼在一起做成一个像素点模块，直接安插在PCB 板上焊接，工艺相对简单、成本较低，坏点率高，主要应用于户外显示屏。

　　室内屏的像素结构有表贴三合一和表贴三拼一（分离表贴）两种方式。

　　三合一表贴是指红绿蓝3 个发光点封装合成在同一个发光管里面，近看是一点, 放大看就是3 个发光点分离的一条线，对生产环节的材料和工艺要求高，主要用于小间距、高密度高端LED 显示屏的生产。

　　三并一表贴（分离表贴）是指红绿蓝3 个发光点是分开封装的，封装后排列成1 个像素点，再封装1 个面罩保护，能防尘、防划，并能保护发光晶片。三并一是分离表贴，三点分开供电，功耗小，且可实现单灯维修，成本较低。

　　一般来说，为了提升室内屏的显示效果，选用表贴三合一、黑灯技术、金线封装；比较大型的封装品牌有台湾亿光、大族激光、佛山国星、深圳路升、浙江英特来、重庆四联等。

　　2.3 LED 控制电路的设计

　　LED 控制部分是决定显示效果的核心部分，控制电路内置高性能单片微型控制芯片。控制器通过内部控制程序向LED 驱动芯片发送控制信号和数据，LED 驱动芯片接收到信号后，产生相应的动作，从而对每一路红、绿、蓝LED 发光芯片实现单独控制。

　　2.3.1 驱动系统

　　LED 驱动部分的功能是接收颜色数据并驱动LED 显示屏按该数据所表示的亮度值显示，通常有恒流、稳压、恒压－恒流3 种方式。

　　恒流驱动电路输出的电流是恒定的，输出的直流电压随负载阻值变化而变化，整个电路不怕负载短路，但严禁负载完全开路。稳压电路输出固定电压，输出电流随负载的增减而变化，整个电路不怕负载开路，但严禁负载完全短路。先恒压再恒流方式是最理想的驱动电路，既要检测LED 电流，又要控制LED 电压，有利于提高LED 寿命，减小功耗，一般用于高档LED 产品中。

　　2.3.2 控制系统

　　LED 的显示效果取决于通过它的电流与电压的大小、时间等，所以控制系统主要是控制LED 的电源输出。目前，PWM（脉冲调制）控制方式设计的LED 电源，转换效率高达80%～90%，且输出电压或电流十分稳定，属于高可靠性电源。

　　PWM可以控制LED 开和关的时间比例，通过将时间比例划分为若干等级，使LED显示出相应数量的灰度等级（灰阶）。三基色的灰度等级的乘积，是显示屏理论上可以再现的颜色数量，一般为256 级，颜色数达到16.7M，就可显示24位真彩色的信息。

　　一般PWM 的频率大于100Hz，否则在观看时会有显示的闪烁和扫描线。现在灰度等级为10 位的大屏，刷新频率大多为800 ～ 1000 Hz， LED 行业最高刷新率为6800Hz。在摄像机正常取景及转动下，LED 屏体画面显示稳定无闪烁，而且在最高刷新率下灰阶过度顺滑，没有串色。

　　2.3.3 驱动系统与控制系统的组合

　　LED 作为电路的负载，与驱动系统、控制系统的电路连接关系到整个显示屏的稳定性，一般有串联、并联、混联3种方式。

　　串联方式是可靠性不高的连接方式，常用于低端产品中，在稳压驱动电路中，当某一颗LED 发生短路时，分配在其他LED 的电压将升高，容易造成更多损坏。

　　并联方式适用于电源电压较低的产品，恒流驱动电路中，当某一颗LED断开时，分配在其他LED 的电流将增大，容易损坏电路上所有的LED。

　　目前为了提高产品的可靠性，一般采用混联方式，串、并联的LED 数量平均分配，分组并联，再将每组串联在一起，这样分配在一串LED 上的电压相同，通过每一颗LED 的电流也基本相同，LED 亮度一致，同时最好在恒流输出中增加LED 温度负反馈，防止LED 温度过高。

　　整个显示屏由多个模组单元拼接而成，为了保证供电和数据的可靠性，也必须采用混联方式，实现环路备份功能，当某一路电源出现异常故障时，其他电源会自动进行智能均流，从而不影响到系统的正常使用，更有效提升系统的无故障运行时间，减少故障维护时间。
