基于服务器和IE浏览器方式的LED联网无线管理系统
编辑:天涯 [ 2011-5-25 9:17:28 ] 文章来源:LED大屏网

    1 基于服务器和IE浏览器的联网管理系统


    基于服务器和IE浏览器方式的联网管理系统主要由3部分组成:一是联网设备,广州致远电子可以提供串口设备联网服务器、无线GPRS DTU等多种联网设备;二是服务器,一般由客户自己搭建服务器;三是客户端,这种方式中客户端不需要另外安装软件,而是由IE浏览器完成。


    2 应用案例之LED联网无线管理系统


    LED联网无线管理系统实现了用户对led显示屏的显示数据的实时远程监控。其主要原理是:位于现场的led显示屏通过串口(RS232/485/422)与无线DTU相连,DTU通过GPRS上网的方式接人互联网的服务器通信,实现数据传输。接入互联网的服务器就是显示屏的远程控制服务器,用户通过浏览器登录服务器,完成显示数据的更新和设备运行情况的监控。
    2.1 LED介绍
    led显示屏作为一种全新的信息媒体,在性能上具有突出的优点。其使用寿命长,响应速度快,可视距离远,亮度高,可视角度大,功耗低,驱动简单,耐冲击,性能稳定。因此在社会的各个领域得到了广泛的应用。图1是led显示屏在实际生活中的一些应用。


    2.2 LED联网管理系统通信方式的选择
    目前,户外led显示屏的数据传输可以通过以下几种方式进行。
    ①led显示屏通过数据线与电脑直接相连,利用电脑对led显示屏进行直接控制。这种数据传输方式需要进行布线,存在安装不方便、维护成本比较昂贵、传输距离受到限制等缺点,对于用户来讲也难以远程控制。
    ②工作人员使用便携电脑到设备现场进行数据更新。这种数据传输方式的缺点在于难以实现显示数据的实时更新,难以及时发现led显示屏存在的故障,也加大了工作人员的劳动强度,增加了企业运作的人力成本。
    ③通过短信息来实现对led显示屏的控制。这种数据传输方式的缺点是短信息编辑困难,传输的数据量比较小。同时,短信息的传输也存在一定的延时,很难保证数据的实时性,特别是在道路交通、体育场馆等需要实时显示信息的场合。
    ④通过GPRS/CDMA无线数据传输的方式对led显示屏进行控制。这种传输方式的优点在于速度较快,不受时间和空间的限制,能够对显示数据进行实时更新。因此,使用无线数据传输方式成为一种比较理想的选择。
    2.3 LED无线联网管理系统的组成
    无线数据传输可以采用GPRS方式,也可以采用CD-MA方式。其中,GPRS的平均业务速率可以达到20 kbps~40 kbps,CDMA 1X的平均业务速率为80 kbps~100kbps。就目前的网络状况而言,CDMA的速度快,适应于城市或不太偏远的乡村无线上网,并且可以全国漫游;GPRS速度不如CDMA快,但在偏远地区的网络覆盖比CDMA好,如果用户的设备安装在偏远的山区或者乡村,应该使用GPRS方式进行数据传输。

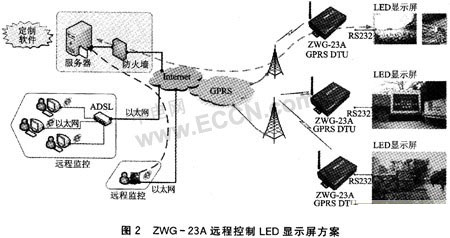

    本方案中整套系统由led显示屏、GPRS无线数据传输设备(DTU)ZWG-23A、服务器和远程监控端组成,其组成方案如图2所示。


    从图中可以看出,位于现场的led显示屏通过串口(RS232/485/422)与DTU连接,DTU通过GPRS网络和Internet与接入互联网的服务器通信,实现数据通信。接入互联网的服务器就是显示屏的远程控制服务器。该套系统投入运行后,用户可以在全球任何地方使用IE浏览器来访问服务器,实现对LED屏的显示数据更新和监控。
    采用这种方式的优点在于用户对数据的更新不受时间和地点的限制。无论是白天还是夜晚,无论是在公司还是在出差的途中,用户只要拥有了一台可以上网的计算机,就可以随时更新led显示屏的显示数据。
    2.4 服务器和监控服务软件
    服务器是一种特定的计算机,它通常作为网络的一个节点为来自网络不同地方的客户提供某种特定的服务。这里的“服务”其实就是一个具有特定功能的能持续运行的计算机程序。在具有多任务处理能力的现代操作系统下,一台计算机通常可以同时提供多个服务,从“服务”的角度来看,这台计算机事实上扮演着多台服务器的角色。也可以说,它是多台“服务器”,而不仅仅是一台物理意义上的计算机。所有运行于其中的服务都能够在操作系统的协调下合理地使用计算机的软硬件资源。
    在远程控制led显示屏系统中的服务器能够提供的服务至少包括以下几种:Web服务器,数据库服务器,FTP服务器等。当led显示屏端的ZWG-23A连接到服务器之后,服务器自动把最新的需要显示的数据通过ZWG-23A传输到led显示屏上。如果在使用的过程中led显示屏出现故障,同样可以通过ZWG-23A将故障情况传输到服务器。当远端的用户通过IE浏览器登录服务器之后,一方面可以上传新数据以供led显示屏更新,另一方面可以实时查看当前各个led显示屏的运行情况。
    技术维修人员同样可以登录到服务器对设备的运行情况进行监控,及时发现需要维修的设备。
    根据各个LED生产厂家的具体情况,服务器的架设可以有两种方式。一种方式是LED生产厂家自己购买服务器,LED生产厂家自己开发在服务器上运行的各种软件,我们提供无线通信所必需的设备(ZWG-23A);另外的一种方式是我们为LED生产厂家定制所有软件,LED生产厂家架设服务器的形式,我们提供无线通信所必需的设备(ZWG-23A)。
    我们推荐后一种合作方式。这种方式中,LED生产厂家不需要投入任何人力、物力就可以迅速获得“远程控制led显示屏系统”,从而增强市场竞争力。

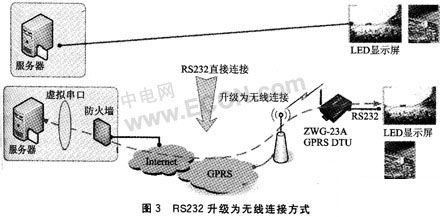

    当led显示屏端升级采用ZWG-23A进行数据传输时,只需要在以前LED生产厂家或LED用户的服务器上安装虚拟串口软件,进行简单的设置之后,LED生产厂家或LED用户的服务器就可以正常地处理数据,不需要任何的变动。RS232升级为无线连接方式如图3所示。


    结 语
    本文介绍了基于服务器和IE浏览器的联网管理系统在LED远程监控这个领域的应用实例,从实例中可以看出这种系统的优势是明显的,所带来的产业进步是巨大的。这个系统不但可以在LED行业得到广泛应用,而且在其他行业也有许多潜在的市场。广州致远电子致力于提供基于服务器和IE浏览器的专业联网管理系统,也可以根据客户要求定制联网管理软件和提供各种联网设备。
