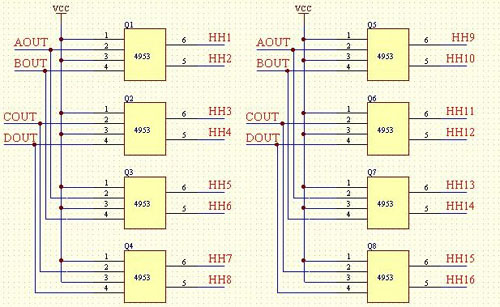

电路分析：

　　1、 这个电路是行选择电路，作用在于选中并驱动相应的行。4953芯片起到放大的作用。

　　2、 该电路为1/4扫描电路。可以看出，从HC245芯片出来的A、B、C、D信号没有经3-8译码器直接连接到4953芯片，说明整个电路没有3-8译码器，该电路使用A、B、C、D共4根信号线做行选择。当A信号有效时，会选中4行。同理可得B、C、D信号有效时，都会选中4行。扫描4次完成一个周期，因此为1/4扫描。换一个角度去理解该电路的扫描方式，电路总共控制16行，共用了4根信号线做选择，因此4/16=1/4。因此为4扫描电路。

　　3、该电路说明，实现扫描方式工作并不一定要使用3-8译码器。也不是像很多资料所说的只要接口定义中有A、B、C、D信号即为16扫描方式。判断是什么扫描方式，看A、B、C、D信号的同时，还要看有没有3-8译码器。如果有A、B、C信号，1个3-8译码器，则为1/8扫描方式。如果有A、B、C、D信号，同时有2个3-8译码器，则为1/16扫描。
