广芯电子推出并联八路背光LED驱动芯片
编辑:天涯 [ 2011-10-20 9:45:40 ] 文章来源:LED大屏网

在成功推出4路、6路一系列LED背光驱动的基础上,BROADCHIP又新推出了八路既共阳又共阴并联背光驱动:BCT3228。适用于智能手机、MID等产品使用。使得BROADCHIP的背光LED驱动产品线进一步得到完善,可以满足所有5英寸以下显示屏驱动的客户需求。

功能特点:

1,BCT3228为恒流型背光驱动,并联8路恒流输出;

2,芯片的SEL引脚连接Ground,实现共阳极并联LED驱动功能;

3,芯片的SEL引脚连接VIN,实现共阴极并联LED驱动功能;

4,每路20mA输出时,Vdropout最低可达50mV;

5,8阶数字脉冲控制背光亮度;

6,不同通道电流匹配度<3%;

7,BCT3228为QFN4x4-28L封装。

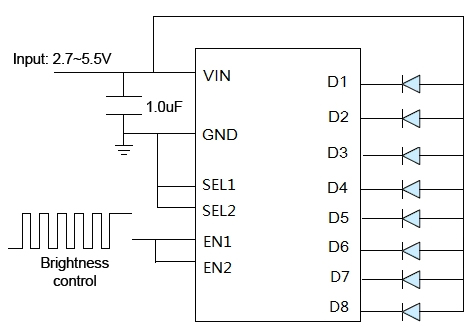

图一,BCT3228 共阳并联8路驱动电路

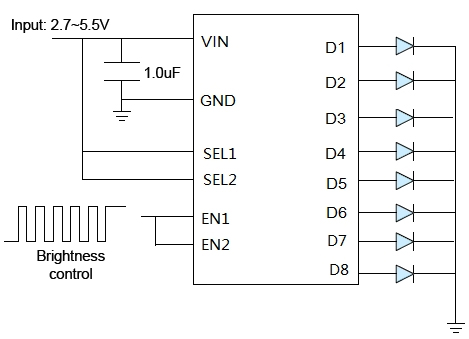

图二,BCT3228 共阴并联8路驱动电路
